Afskærmningsstrategier for støjende VFD-miljøer

VFD'er producerer højfrekvente koblingsspændinger, der kan udstråle og lede langs ledere. Et effektivt skjold udfører to opgaver: det opfanger udstrålede emissioner og giver en lavimpedans returvej til højfrekvente lækstrømme. For praktiske installationer skal kabelskærmen altid behandles som en aktiv del af jordingssystemet i stedet for kosmetisk fletning - afslut den solidt ved drevenden og overvej en anden afslutning ved et panel eller lokal jord i lange løb for at minimere opbygning af common-mode spænding.

Single-end vs. begge-ende skjoldterminering

Enkeltende terminering (kun drevende) reducerer sædvanligvis jordsløjfestrømme for kørsel af moderat længde i industrianlæg; begge-ende-terminering forbedrer afskærmningseffektiviteten for udstrålede emissioner på meget lange strækninger, men kan introducere cirkulerende strømme, hvis anlæggets jord er støjende. I praksis vurderer stedet jording og mål lækstrømme - hvis du registrerer høje jordsløjfestrømme, skal du vende tilbage til single-end ved drevet med lokal binding ved motorkabinettet.

Valg af kabelkonstruktion og hvordan de påvirker ydeevnen

Ledermaterialet, isoleringstypen og skærmgeometrien ændrer alle, hvordan kablet opfører sig med PWM-udgange. Kobberledere er standard; dog påvirker antallet af strandinger og den enkelte strengstørrelse fleksibilitet og hud/nærhedseffekter ved højere frekvenser. Isolering med lav dielektricitetskonstant og tangent med lavt tab reducerer kapacitiv kobling mellem ledere og sænker ladestrømme - dette har betydning for lange kabeltræk og for drev uden udgangsfiltre.

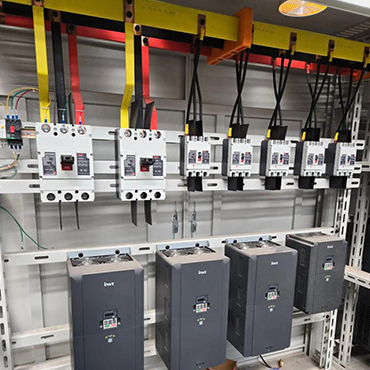

Installation bedste praksis i lang tid VFD kabel løber

• Oprethold fysisk adskillelse fra følsomme kontrol-/kommunikationskabler – hvis adskillelse er umulig, rutes drevkabel med variabel frekvens i separate ledninger eller brug jordet metallisk adskillelse.
• Undgå at rulle overskydende kabler i nærheden af ​​drev; spoler øger induktansen og kan forårsage overspændingsrefleksioner på motorterminalerne.
• Overhold den producentspecificerede bøjningsradius – snævre bøjninger kan beskadige skjoldets kontinuitet og øge den dielektriske belastning, hvilket reducerer levetiden under gentagne belastninger.
• Implementer mellemliggende jordingspunkter for meget lange metalkabelbakker, mens du overvåger cirkulerende strømme; brug bindingsjumpere dimensioneret til højfrekvente strømme, ikke kun steady-state fejlstrømme.

Elektriske egenskaber, der betyder noget (og hvordan man afhjælper problemer)

Kapacitans, ladestrømme og motoropvarmning

Kabel-til-leder- og leder-til-skærm-kapacitanser producerer ladestrømme, når VFD'en skifter. Ladestrømme forårsager ekstra tab i motoren og øger drevstrømmens aflæsninger. Til lange strækninger skal du vælge kabler med lavere kapacitans pr. meter, eller installere dV/dt-filtre eller sinusformede udgangsfiltre ved drevet for at reducere omskiftning af dv/dt og lavere ladestrøm ind i motoren.

Refleksioner, kabelimpedans og overspænding ved motorklemmer

Hurtige PWM-kanter ser kablet som en transmissionslinje; uoverensstemmelser mellem drevets udgangsimpedans og kabelkarakteristisk impedans skaber spændingsrefleksioner, der vises som transiente overspændinger ved motoren. Løsninger omfatter styring af dV/dt (snubbere, filtre), brug af kabel med passende impedans og at holde kabellængder inden for de anbefalede grænser for drevet (se drevdokumenter). Til højspændings- eller langdistancekørsel kan udgangsreaktorer også hjælpe med at dæmpe refleksioner.

Konnektorafslutninger, rustning og mekanisk beskyttelse

Afskærmningsafslutningskvalitet påvirker direkte EMC-ydeevnen – brug kontinuerlig 360° skærmkontakt, hvor det er muligt, og sørg for, at afløbslederen eller fletningen er loddet eller krympet for at opretholde lav impedans. Når der er rustning til stede (stålwire eller tape), binder pansret til jord på et eller begge punkter afhængigt af stedets jordingspraksis. Brug korrekt trækaflastning for at forhindre, at skærm eller leder trækkes ud; mekaniske fejl udgiver sig ofte som intermitterende elektriske fejl.

Test, certificeringer, og hvorfor de betyder noget

Verificeret ydeevne gennem test (impedans, kapacitans, højpotentiale, skærmkontinuitet og EMC-emissionstest) sikrer, at kabler opfører sig forudsigeligt i VFD-installationer. Certificeringer som UL og CE indikerer overholdelse af anerkendte sikkerheds- og EMC-standarder, mens et robust ISO9001-kvalitetssystem hjælper med at opretholde ensartethed på tværs af produktionsbatcher. Vi fremstiller skærmet VFD-kabel kvaliteter, og vores fabrik har CCC-, UL-, ISO9001- og CE-certificeringer - dette giver os mulighed for at understøtte tilpassede byggerier med sporbare testregistreringer, når projekter kræver det.

Almindelige fejltilstande og tjekliste til fejlfinding på stedet

• Intermitterende udløsning: Kontroller skærmafslutninger og kontinuitet; dårlige bindinger får EMI til at koble sig ind i styrekredsløb, hvilket forårsager generende trips.
• Høje motorlejestrømme: Kontroller akseljordingsforanstaltninger, inspicer kabelskærmforbindelser og overvej at installere akseljordingsringe eller isolerede lejer, hvor det er relevant.
• Overtemperatur ved motor: mål ladestrøm og sammenlign med motorvarmekurver - hvis opladning bidrager, lavere koblingsfrekvens eller tilpas filtre.
• Alvorlige EMI-klager: Udfør en undersøgelse på stedet med en nærfeltsonde, gennemgå skjolddækningen (% fletning), og overvej at opgradere til folieflettede kompositskærme eller tilføje ferritkerner på motorkablet.

Hvis du ønsker det, kan vi levere skræddersyede kabelkonstruktionsanbefalinger (lederstrenging, skærmtype, kappeblanding) til din applikation - vi designer og producerer skræddersyet VFD skærmede motorkabler og kan levere testrapporter og certifikater efter anmodning. Når pålidelighed og EMC-ydelse betyder noget, reducerer et specialbygget kabel fra en certificeret producent idriftsættelsestiden og langsigtet vedligeholdelseshovedpine.
