Typer af kabelafskærmning: Folie, fletning, spiral og mere

Kabelafskærmning er et ledende lag viklet omkring en kabel 's indre ledere til at blokere elektromagnetisk interferens (EMI) og radiofrekvensinterferens (RFI). De fire hovedtyper af kabelafskærmning er folieafskærmning, flettet afskærmning, spiral (serve) afskærmning og kombinationsafskærmning — hver egnet til forskellige miljøer, frekvenser og fleksibilitetskrav. Valg af den forkerte type kan resultere i signalforringelse, datafejl eller fuldstændig systemfejl, så det er vigtigt at forstå forskellene, før du specificerer et kabel til industri-, lyd- eller dataapplikationer.

Folieafskærmning

Folieafskærmning består af et tyndt lag aluminium eller kobber bundet til en polyesterfilm. Det giver 100 % dækning af lederne under den, hvilket gør den til en af de mest effektive barrierer mod højfrekvent EMI (typisk over 100 kHz).

Hvordan det virker

Den metalliske folie fungerer som et Faraday-bur, der reflekterer og absorberer indkommende elektromagnetiske felter. En dræntråd løber langs indersiden af ​​folien for at give en kontinuerlig jordbane, hvilket er vigtigt - folie alene uden jording giver minimal beskyttelse.

Typiske applikationer

• Cat5e og Cat6 parsnoede netværkskabler (F/UTP-konstruktion)
• Lyd- og instrumentkabler i studiemiljøer
• Datakabler, der løber i nærheden af fluorescerende belysning eller drev med variabel frekvens

Begrænsninger

Folieskjolde er skrøbelige. Gentagen bøjning får folien til at revne og miste kontinuitet. De er generelt vurderet til Kun statiske eller lavfleksible installationer . Typisk folietykkelse varierer fra 0,025 mm til 0,05 mm - tynd nok til, at mekanisk belastning hurtigt skaber huller i dækningen.

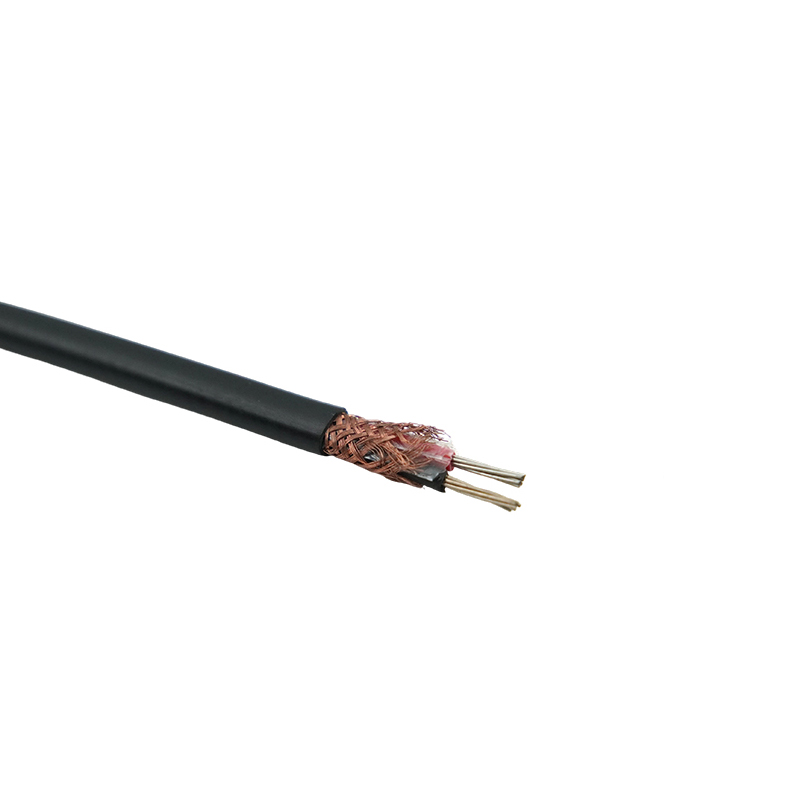

Flettet afskærmning

Et flettet skjold er vævet af fine tråde af blottet eller fortinnet kobbertråd i et sammenlåsende maskemønster omkring kabelkernen. I modsætning til folie tilbyder den ikke 100% dækning - typisk fletdækning spænder fra 85 % til 98 % - men det udmærker sig i mekanisk styrke og lavfrekvent ydeevne.

Afskærmning af effektivitet efter frekvens

Flettede skjolde fungerer bedst ved frekvenser under 10 MHz. Over dette område tillader åbningerne i fletningen højfrekvente signaler at passere igennem. Til lavfrekvent støj, såsom 50/60 Hz strømledningsinterferens, giver en fletning med 90 % dækning fremragende dæmpning — ofte over 60 dB ved disse frekvenser.

Typiske applikationer

• Koaksialkabler (RG-58, RG-6) til RF- og videotransmission
• Industrielle styrekabler udsat for kontinuerlig bøjning
• USB, HDMI og andre højcykliske stikkabler
• Militær- og rumfartsledninger, hvor mekanisk holdbarhed er kritisk

Nøglefordel: Flex Life

Flettede kabler i kontinuerlig flex-applikationer (som robotarme eller kabeltrækkæder) kan opnå millioner af flex-cyklusser før fejl, sammenlignet med folieskjolde, der kan revne efter et par hundrede. Dette gør fletning til standardvalget, uanset hvor kabler bevæger sig kontinuerligt.

Spiral (Serve) Afskærmning

Spiralafskærmning - også kaldet serveafskærmning eller spiralafskærmning - vikler trådstrenge i en stram helix omkring kabelkernen i stedet for at væve dem ind i et net. Resultatet er et meget fleksibelt skjold med dækningsgrader svarende til fletning ( 95-98 % ), men med forskellige mekaniske og elektriske egenskaber.

Fleksibilitet vs. stabilitet Afvejning

Spiralskærme er de mest fleksible af alle skærmtyper, hvilket gør dem ideelle til håndholdte mikrofonkabler, hovedtelefonkabler og andre hånd-flex applikationer. Men strækning af kablet får helixen til at åbne sig, hvilket reducerer dækningen og øger impedansen. Spiralskærme bør aldrig bruges i applikationer, hvor kablet vil blive trukket stramt .

Typiske applikationer

• Professionelle lydkabler (XLR mikrofonledninger, instrumentkabler)
• Kabler til medicinsk udstyr, der kræver gentagen op- og afvikling
• Håndholdte værktøjskabler og transportable udstyrsledninger

Kombinationsafskærmning

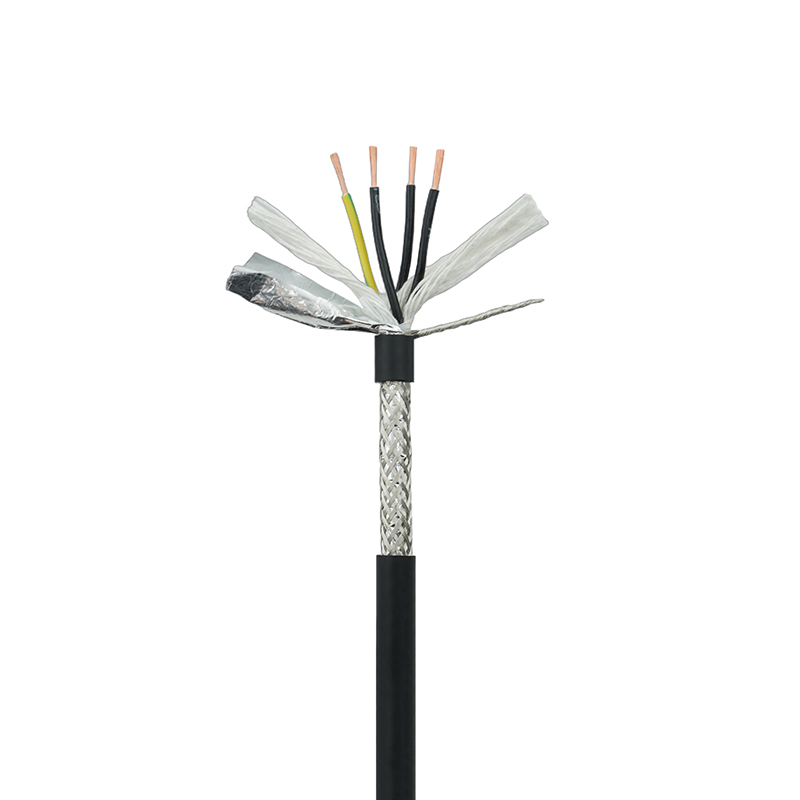

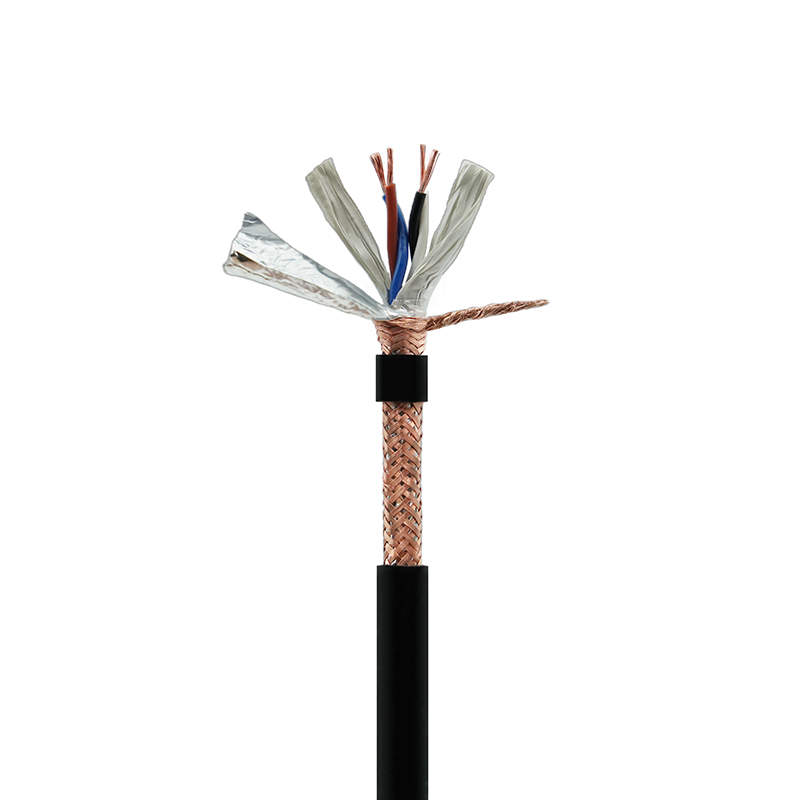

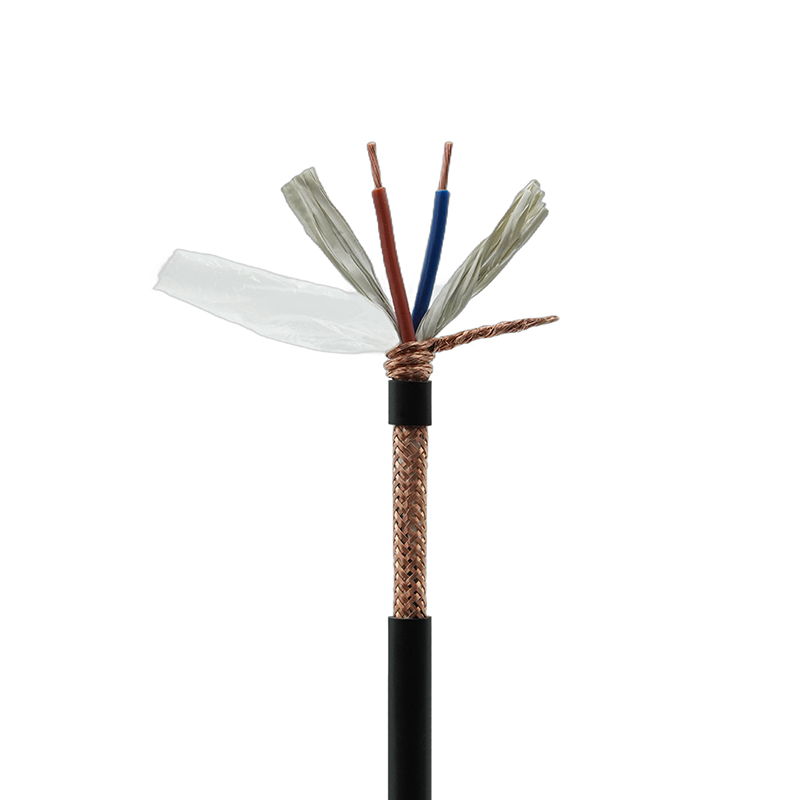

Kombinationsskjolde stabler to eller flere afskærmningstyper for at imødekomme begrænsningerne ved hver enkelt metode. Den mest almindelige kombination er folie fletning , men der findes også foliespiral- og dobbeltfletningskonstruktioner.

Foliefletning: Industriens arbejdshest

I denne konstruktion giver et folielag 100% dækning for højfrekvent støj, mens en ydre fletning giver strukturel integritet og lavfrekvent dæmpning. Denne kombination er almindelig i højtydende datakabler som f.eks Cat7 (S/FTP) , hvor enkelte par er folieafskærmet og det samlede kabel har en flettet ydre skærm. Typisk afskærmningseffektivitet i denne konfiguration overstiger 90 dB over et bredt frekvensområde.

Dobbelt fletning

To flettede lag, ofte viklet i modsatte retninger, bruges i krævende RF-koaksialkabler (såsom RG-11 eller visse plenum-klassificerede koaksialer), hvor maksimal lavfrekvent afskærmning og mekanisk beskyttelse begge er påkrævet. De modsatte lægningsvinkler forbedrer også kablets modstand mod overførselsimpedansforringelse over tid.

Typiske applikationer

• Højhastighedsdatanetværk i elektrisk støjende industrielle miljøer
• Broadcast- og RF-kabler kræver både bredbåndsafskærmning og fleksibel holdbarhed
• Kabler til rumfart, forsvar og medicinsk instrumentering

Sammenligning af kabelafskærmningstyper

Tabellen nedenfor opsummerer de vigtigste egenskaber for hver afskærmningstype for at hjælpe med valg:

Shield Coverage Ratings forklaret

Skjolddækning er ikke det samme som afskærmningseffektivitet. Dækning er en geometrisk måling - hvor stor en procentdel af den underliggende lederoverflade er pakket ind af skærmmaterialet. Effektivitet (målt i dB) beskriver, hvor meget skjoldet faktisk dæmper et forstyrrende signal.

Et folieskjold med 100 % dækning kan kun levere 40-50 dB dæmpning ved lave frekvenser, fordi den tynde film har højere modstand. Et flettet skjold ved 90 % dækning kan nå 60 dB eller mere ved de samme frekvenser, fordi kobberfletningen har lavere overførselsimpedans. Evaluer altid tal for afskærmningseffektivitet sammen med dækningsprocenter, når du sammenligner kabler .

Jordforbindelse: Den faktor, der oftest overses

Ingen afskærmningstype fungerer korrekt uden korrekt jording. Et ujordet skjold kan faktisk forværre EMI-ydeevnen ved at fungere som en antenne, der kobler interferens ind i signallederne. Den korrekte jordforbindelse afhænger af applikationen:

• Enkeltende jording (kun ved kildeenden): Anbefales til lyd- og analoge signalkabler for at forhindre jordsløjfer. Almindelig i balancerede XLR-installationer.
• Begge ende jordforbindelse : Påkrævet for højfrekvente datakabler (Ethernet, coax) for at give en lavimpedans returvej ved RF-frekvenser. Cat6A- og Cat7-kabler kræver jording i begge ender for at opfylde deres nominelle afskærmningsydelse.
• Flerpunkts jording : Anvendes i lange industrikørsler for at forhindre differensjordpotentialer i at opbygge langs kabellængden.

I en undersøgelse fra 2019 af industrielle Ethernet-installationer, over 40 % af EMI-relaterede fejl blev tilskrevet forkert skjoldjording snarere end utilstrækkelig afskærmningstype — hvilket forstærker, at den bedste kabelspecifikation på papiret vil fejle uden korrekt termineringspraksis.

Sådan vælger du den rigtige kabelafskærmningstype

Brug følgende beslutningspunkter til at indsnævre den passende afskærmning for en given installation:

1. Identificer interferensfrekvensen: Højfrekvent EMI over 100 kHz kræver folie- eller kombinationsafskærmning. Lavfrekvent magnetisk interferens fra motorer eller elledninger kræver flettet afskærmning.
2. Vurder flexkrav: Statiske faste kørsler tåler folie. Kontinuerlig maskinflex kræver fletning. Human-hand flex (lyd, medicinsk) fungerer bedst med spiral.
3. Tjek stikkompatibilitet: Flettede skjolde afsluttes nemt med standard backshells og klemmer. Folie kræver en drænledningsafslutning - hvis dine stik ikke rummer en drænledning, skal du genoverveje skærmtypen.
4. Gennemgå gældende standarder: I nogle brancher er krav til afskærmning påbudt. For eksempel specificerer IEC 61000-4 EMC-standarder og MIL-DTL-17 for militær coax minimumsniveauer for afskærmning, der begrænser dine muligheder.
5. Faktor i samlede installerede omkostninger: Kombinationsskærmede kabler koster 30–60 % mere end tilsvarende enkeltskærmede. For godartede miljøer er denne præmie ikke berettiget - reserver den til ægte fjendtlige EMI-forhold.
