Lederdesign og fleksibilitet: antal strenge, diameter og afvejninger

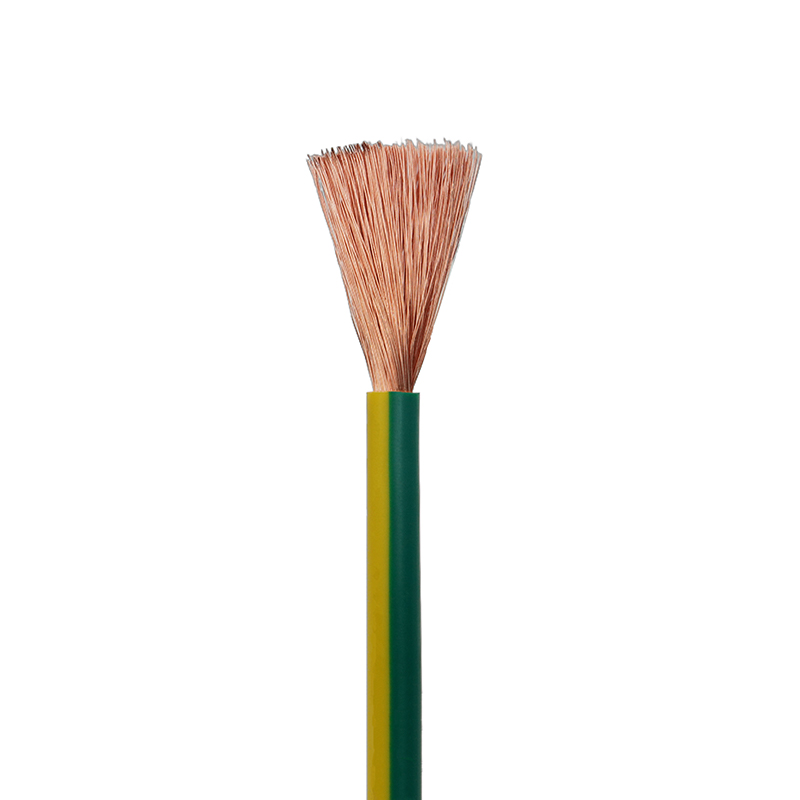

For kobberkerne PVC-isolerede og beklædte kabler den mekaniske og elektriske adfærd starter med ledergeometri. Øget antal strenge (mange fine tråde vs. få tykke tråde) forbedrer fleksibiliteten og udmattelseslevetiden under gentagne bøjningscyklusser, men ændrer jævnstrømsmodstanden lidt på grund af overfladeoxidation og kontaktareal i afslutninger. I praktiske termer for et fleksibelt afskærmet kabel, der bruges til at flytte maskiner eller robotter, går designere almindeligvis fra klasse 2/5-tråding til finere klasse 6/7-tråding. Dette reducerer den mindste bøjningsradius og sænker dramatisk lederens arbejdshærdning ved gentagen flex.

Praktiske udvælgelsesregler

• Hvis kablet skal bøje kontinuerligt (f.eks. trække kæden), skal du vælge højere trådantal og evaluere flex-levetiden til >1 million cyklusser.
• Til faste ledninger med lejlighedsvis bøjning reducerer grovere tråde omkostningerne og forenkler afslutninger.
• Når du dimensionerer for spændingsfald, skal du bruge ledermodstand ved driftstemperatur (ikke stuetemperatur) - trådede ledere varmes hurtigere under belastning.

Isoleringstykkelse, spændingsværdi og termiske overvejelser

PVC-isoleringssystemer er specificeret efter både deres elektriske modstandsdygtighed og termiske klasse. Tykkelse påvirker direkte den dielektriske styrke, men stoffets termiske egenskaber bestemmer strømbærende kapacitet og tilladte omgivelser. For afskærmede fleksible kabler, der bruges i nærheden af ​​varmekilder, skal du vælge PVC-forbindelser, der er formuleret til højere kontinuerlige driftstemperaturer (f.eks. 90°C klassificerede forbindelser), og overvej tykkere isolering for forbigående overspændingsmargener.

Designtips til forbedret ydeevne

• Angiv isolationstykkelse i henhold til IEC/NEC-tabeller for den tilsigtede spændingsklasse og tilføj 10–20 %, når transientbeskyttelse er et problem.
• Hvor varmeafgivelsen er begrænset (bundtet kabler), skal du reducere ampaciteten og overveje termiske stabilisatorer i PVC-blandingen.
• UV-stabiliserede PVC-formuleringer eller yderligere yderjakker hjælper udendørs; ellers vil PVC blive skørt under lang UV-eksponering.

Kedematerialer, flammehæmning og miljøbestandighed

Standard PVC-kapper giver god slidstyrke og omkostningseffektivitet, men deres sammensatte formulering kontrollerer brændbarhed, røgtæthed og toksicitet. Til industrielle og offentlige applikationer kræves undertiden alternativer med lavt røgfrit halogen (LSZH); LSZH ofrer dog en vis modstand mod olie/slid sammenlignet med konstruerede PVC-blandinger. Når du specificerer et kobberkernet PVC-isoleret og beklædt kabel, skal du afklare, om projektet kræver flammetest såsom IEC 60332-1/3 eller UL 1581 lodrette bakketests - hver test er rettet mod forskellig brandadfærd.

Hvornår skal man insistere på specielle skeder

• Offentlig transport, tunneller eller lukkede rum: Kræver LSZH eller testet lav-røg PVC.
• Udendørs installation: Brug UV-stabiliserede og vejrbestandige PVC-blandinger eller en ekstra TPU/PE-jakke.
• Olierige industriområder: vælg oliebestandige PVC- eller elastomere yderjakker for at undgå blødgøring og hævelse.

Afskærmningsmetoder til EMI kontrol: folie, fletning og kombinerede konstruktioner

Skjoldvalg skal balancere dækning, fleksibilitet og jordingspraksis. Folie (aluminium/polyester) giver 100% dækning og er fremragende ved høje frekvenser, men er mekanisk skrøbelig og reducerer flex-levetiden, hvis den bruges alene på bevægelige kabler. Flettede skjolde (fortinnet kobber) tilbyder mekanisk robusthed og god lavfrekvent ydeevne, men typisk dækning varierer fra 60–95 %; højere dækning øger stivheden. En kombineret foliefletning (folieunderfletning) giver den bedste bredbåndsbeskyttelse, samtidig med at den bevarer en rimelig fleksibilitet.

Praksis for skjoldterminering og jordforbindelse

Korrekt skærmterminering bevarer skærmningsfordele: terminer i den ene ende for signallinjer for at undgå jordsløjfer; til strøm eller lange kabeltræk kan det være nødvendigt med bundne skærme i begge ender med kontrolleret jording. Brug kompression eller loddede drænledninger til lavimpedansforbindelse; krympede mekaniske afslutninger er almindelige, men skal verificeres med kontinuitets- og træktest. Når du fører gennem konnektorhuse, skal du bevare skjoldkontinuiteten med metalbagskaller eller dedikerede skjoldklemmer for at minimere udstrålede emissioner.

Installationspraksis: bøjningsradius, fastspænding og trækaflastning

Installationsfejl er en hyppig årsag til for tidlig kabelfejl. For kobberkerne PVC-isolerede kabler skal du overholde reglerne for minimum bøjningsradius baseret på kabelkonstruktion (fleksible kabler angiver ofte 4× kabeldiameter til dynamisk brug, statiske installationer kan tillade 8×). For stort spændetryk deformerer isoleringen og kan skabe hotspot-punkter, hvor trætheden koncentreres. Brug kirtelindgange i passende størrelse, sæt skrueklemmer med beskyttende puder, og sørg for serviceløkker, hvor bevægelse forekommer.

• Følg altid den producent-specificerede dynamiske bøjningsradius; Hvis du er i tvivl, skal du øge radius i stedet for at mindske den.
• Undgå skarpe kanter ved indgangspunkter - brug tyller eller afrundede flanger for at forhindre gnidninger.
• For flytning af installationer, før kabler i dedikerede bakker eller ledninger for at adskille dem fra faste ledninger og kilder til slid.

Test, sporbarhed og certificeringer: hvad man kan forvente af en velrenommeret leverandør

En pålidelig kabelleverandør vil levere dokumenteret fabrikstest: ledermodstand, højpotentialetest (hipot), isolationsmodstand, skærmkontinuitet og mekaniske tests for fleksibel levetid, når det er relevant. Sporbarhed (lotnumre, materialecertifikater) og tredjepartscertificeringer såsom CCC, UL, ISO9001 og CE er vigtige signaler om proceskontrol og overholdelse. For specialbyggede skal du anmode om fabrikstestrapporter og bygge-til-bestilling testplaner, der afspejler din applikations elektriske og mekaniske belastninger.

Anbefalede fabrikstests for skærmede fleksible kabler

• DC-modstand og lederkontinuitet - verificer måler og stranding.
• Hipot-test mellem leder og skærm/jord for at bekræfte isoleringsintegritet.
• Afskærmningskontinuitet og dækningsverifikation (visuel elektrisk) og fletdækningsmåling, hvor det er relevant.
• Flex life prøvetagning til dynamiske kabler med post-flex elektriske kontroller for at fange knækkede filamenter.

Som producent sikrer jeg, at Junshuai kører disse nøgletest i vores interne laboratorier og kan levere certificeringskopier efter anmodning - vores avancerede produktions- og testudstyr, kombineret med CCC, UL, ISO9001 og CE legitimationsoplysninger, giver os mulighed for at skræddersy og validere kabler til krævende specifikationer.

Tilpasningsovervejelser til specielle applikationer

Når projekter bevæger sig ud over standardkatalogartikler, omfatter praktiske tilpasningspunkter: ændret ledermetallurgi (iltfri kobber til lavt støjniveau), farvede eller nummererede inderkapper til forenklet feltidentifikation, hybridkonstruktioner, der kombinerer strøm- og signalpar med delt skjold, og skræddersyede yderkapper til kemisk resistens. Hver ændring påvirker mekanisk, elektrisk og EMC-adfærd, så en kontrolleret designverifikationsplan er afgørende.

Spørgsmål, der skal defineres, før du bestiller en brugerdefineret kørsel

• Vil kablet være statisk, lejlighedsvis bøje eller konstant bevægelse?
• Er der miljøeksponeringer (olie, UV, kemikalier, saltspray)?
• Hvilke EMC-dæmpningsniveauer kræves på tværs af frekvensbånd?
• Er sporbarhed, batchtest eller brugerdefineret mærkning påkrævet af lovmæssige årsager?

Vi arbejder direkte med kunderne for at besvare disse spørgsmål og producere en skræddersyet spec - hvis du har brug for tilpasset PVC-isoleret beklædt skærmet fleksibelt kabel , Jeg kan lede dig gennem afvejningerne og levere fabrikstestdokumentation, der matcher din ansøgning.
