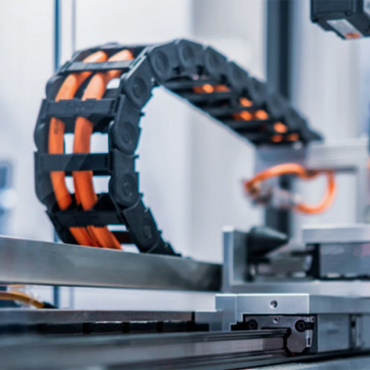

Mekanisk design af Træk kædekabler
Trækkædekabler er designet til at tåle kontinuerlig bøjning og vridning, ofte under barske industrielle forhold. Deres mekaniske ydeevne afhænger i høj grad af lederkonstruktion og isoleringsmaterialer. Fintrådet ledere foretrækkes til high-flex applikationer, fordi de fordeler mekanisk belastning jævnt og reducerer risikoen for brud ved gentagen bøjning.
Isoleringsmaterialer som PUR eller TPE giver både slidstyrke og kemisk stabilitet. Det korrekte valg af bøjningsradius og kabellayout i en trækkæde er afgørende; forkert installation kan fremskynde ledertræthed, isoleringsrevner og signalforringelse.
High-Flex kabel Applikationer i automation
High-flex kabler er afgørende for robotarme, automatiserede transportører og CNC-maskiner, hvor gentagne bevægelser og snævre bøjningsradier er almindelige. Disse kabler er konstrueret til at opretholde elektrisk og mekanisk integritet over millioner af flex-cyklusser.
Nøgleovervejelser omfatter:

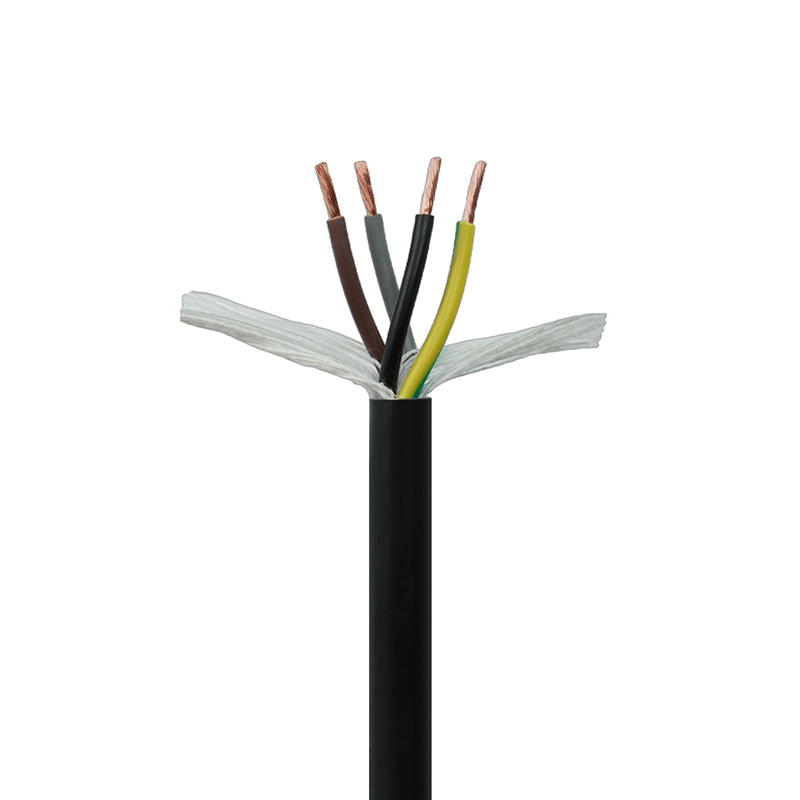

- Brug af fintrådet kobberledere for at forbedre fleksibiliteten og udmattelsesbestandigheden.

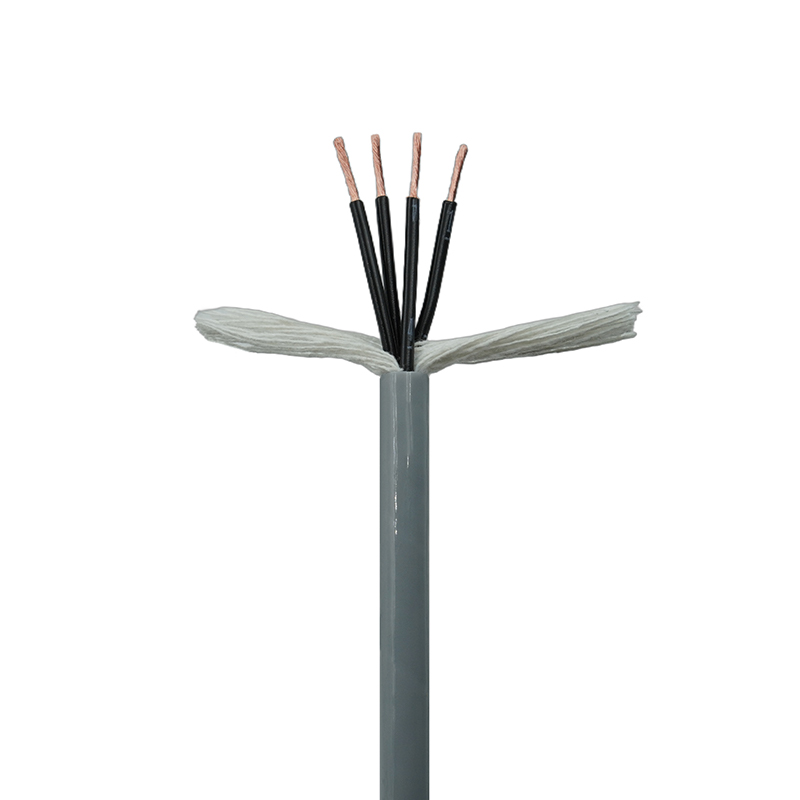

- Valg af PUR eller elastomer isolering, der modstår slid, olie og UV-eksponering.
- Ved at sikre kabelføring undgås overdreven vridning og skarpe bøjninger.
Fleksible kædekabelvalgskriterier
Ved valg fleksible kædekabler , flere parametre påvirker ydeevne og levetid. Ledertværsnittet påvirker strømføringsevnen, mens antallet af tråde bestemmer bøjningsspændingen. Yderjakker skal modstå mekanisk slid og miljømæssige faktorer såsom fugt, olie og ekstreme temperaturer.
Det er også vigtigt at tilpasse kablet til kædesystemets dynamiske egenskaber, herunder vandringslængde, bøjningsradius og bevægelseshastighed. Specialiserede belægninger eller forstærkninger kan påføres for at øge slidstyrken og reducere friktionen inde i trækkæden.
Sammenligning af High-Flex og Standard Fleksible kabler
Ikke alle fleksible kabler er designet til højcyklusapplikationer. En sammenlignende oversigt fremhæver kritiske forskelle:
| Feature | Standard fleksibelt kabel | High-Flex kabel |
| Ledertype | Strandet | Fint eller ultrafine tråde |
| Bøjningscyklusser | ~50.000 | >1.000.000 |
| Isoleringsmateriale | PVC | PUR, TPE eller elastomerer |
| Typiske applikationer | Stationære eller lavbevægelsessystemer | Robotik, CNC-maskiner, trækkæder |
Vedligeholdelse og fejlfinding for trækkædekabler
Selv fleksible og højfleksible kabler af høj kvalitet kræver regelmæssig inspektion og vedligeholdelse for at sikre langsigtet ydeevne. Almindelige problemer omfatter isolationsslid, ledertræthed og interferens i signalledninger.
- Efterse kabler for slid eller revner ved bøjningspunkter og fastgørelsesområder.
- Sørg for, at kabelbanen i trækkæden er fri for forhindringer og spændingsvariationer.
- Udskift beskadigede segmenter omgående for at forhindre maskinens nedetid og elektriske fejl.

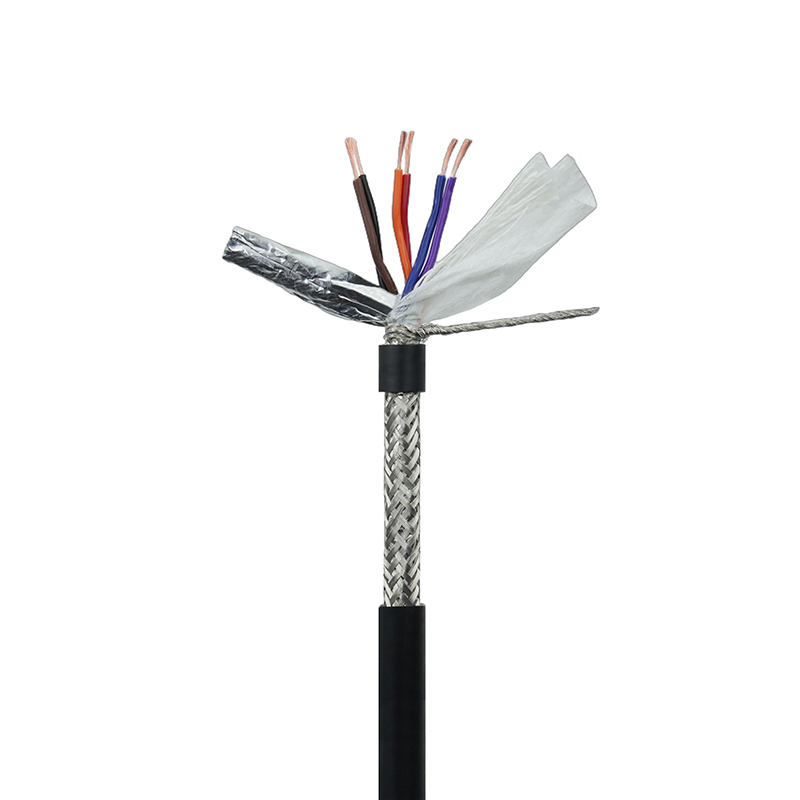

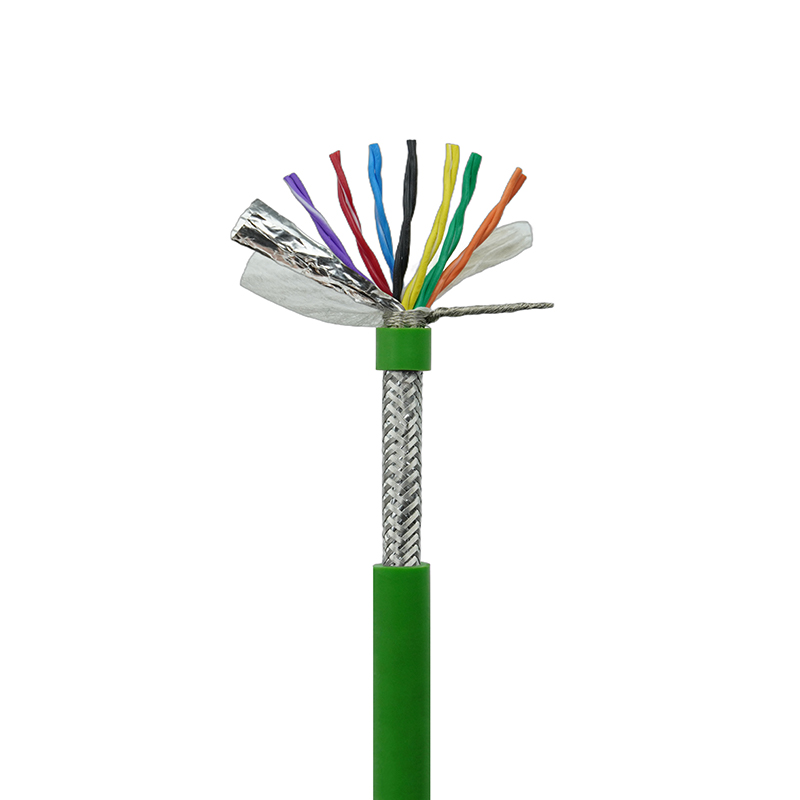

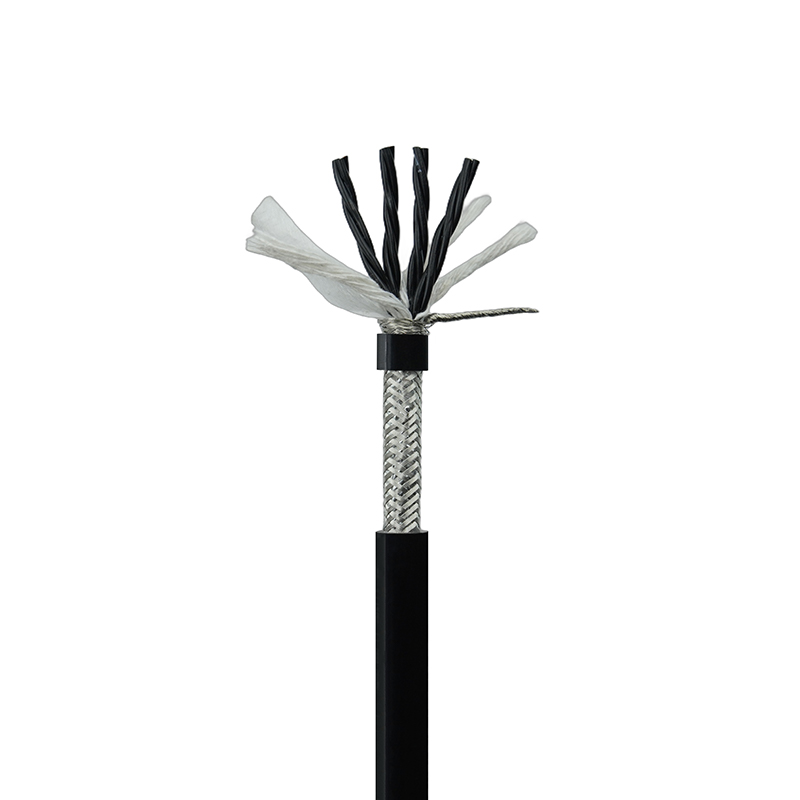

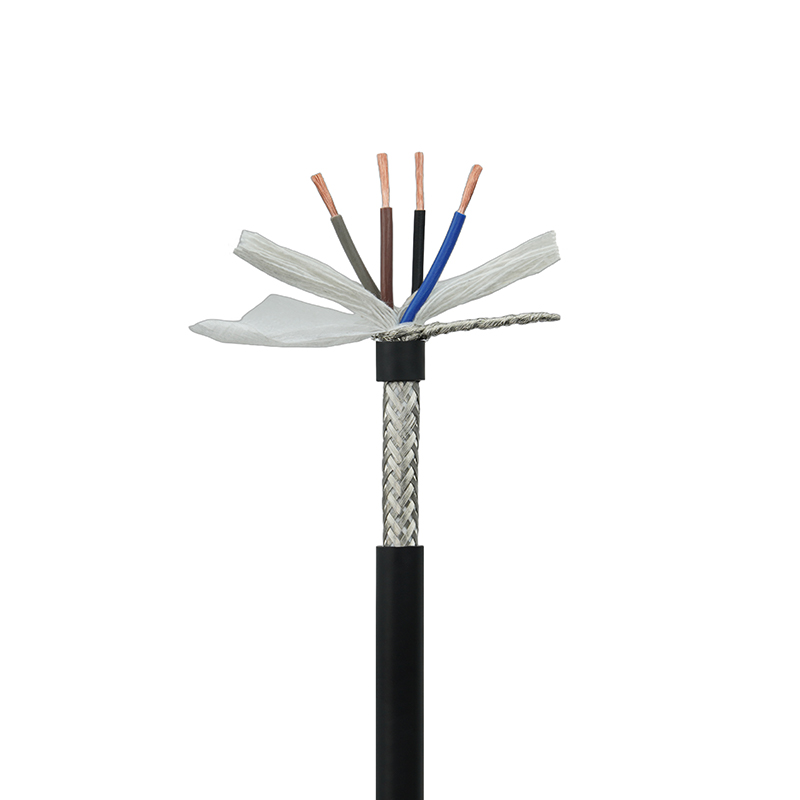

- Kontroller afskærmningens integritet i fleksible kædekabler, der bruges til datatransmission i miljøer med høj EMI.
Avancerede designovervejelser for fleksible kabler
Avancerede fleksible kabler kan omfatte yderligere funktioner såsom torsionsmodstand, lavfriktionsbelægninger og optimerede ledere. Disse forbedringer øger levetiden og reducerer vedligeholdelsen i højhastigheds- eller højfrekvente applikationer.
Derudover er nogle high-flex kabler designet med modulære kerner eller farvekodede tråde for at forenkle installation, fejlfinding og udskiftning i komplekse maskinopsætninger.
