Pumpe fladt kabel — design, valg, installation og vedligeholdelse

Hvad Pump Flat Cable er, og hvorfor det betyder noget

Pumpefladkabel er en type fleksibelt strøm- og signalkabel med lav profil, der er udviklet til pumpesamlinger, motorstartsystemer og kompakt væskehåndteringsudstyr, hvor pladsen er begrænset og bevægelse eller vibrationer er til stede. I modsætning til runde kabler pakker fladt kabel ledere side om side i et tyndt bånd, der reducerer bøjningsradius og forenkler føring langs chassisoverflader, inde i kabelspor og gennem smalle kanaler. Til applikationer, der kombinerer hyppig bevægelse, fugtpåvirkning og begrænset føring, forbedrer valget af det rigtige fladkabel levetiden, reducerer nedetiden og forenkler installationen.

Typisk konstruktion og materialer

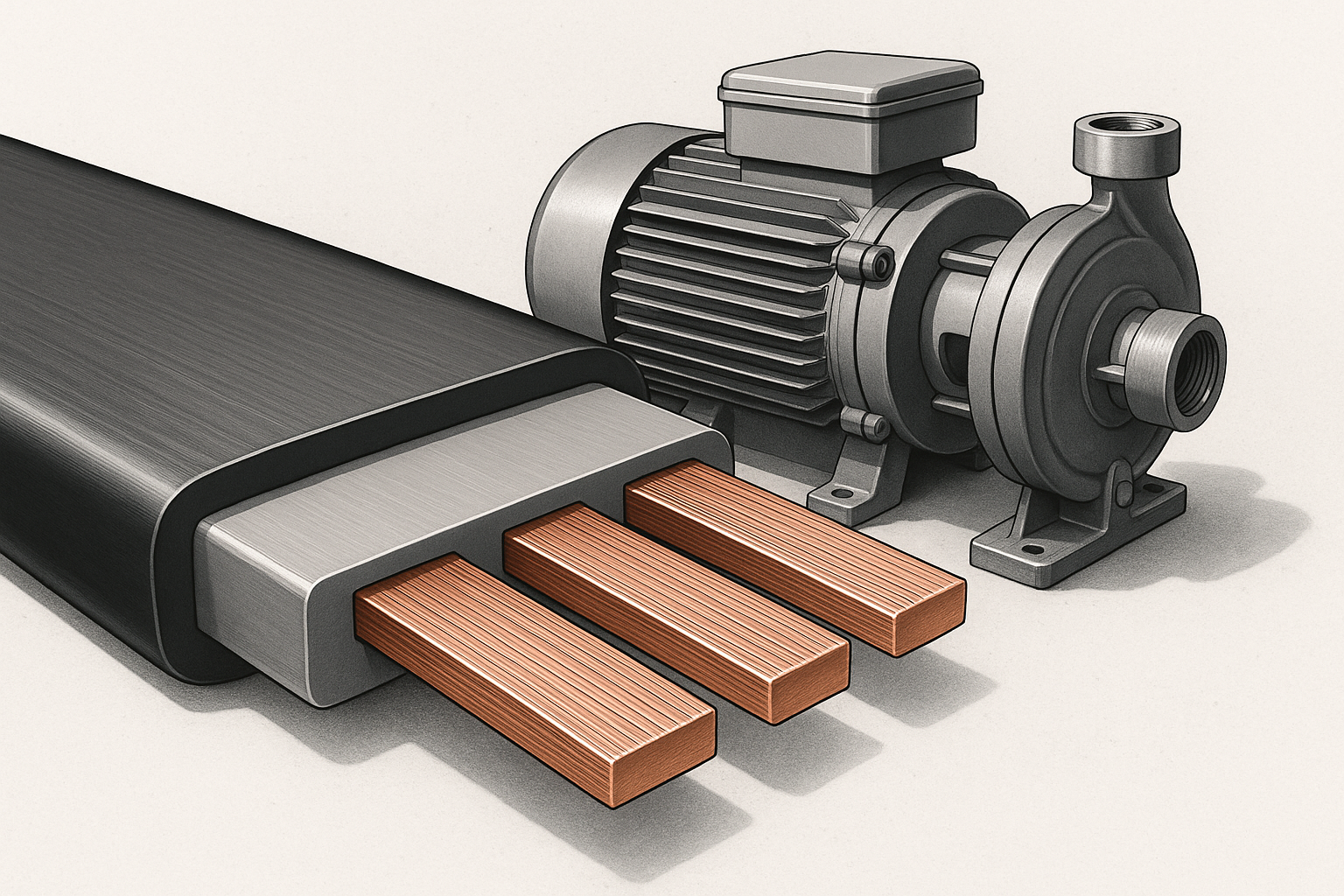

Et typisk fladt pumpekabel består af tre lag: ledere, isolering og en ydre kappe eller tape. Ledere er normalt snoet kobber for at holde kablet fleksibelt og samtidig bevare ledningsevnen. Isoleringsmaterialer varierer efter temperatur og krav til kemisk eksponering. Almindelige isoleringsvalg er polyvinylchlorid (PVC) for økonomi, termoplastisk elastomer (TPE) for forbedret fleksibilitet og tværbundet polyethylen (XLPE) for højere temperatur og slidstyrke. Den ydre jakke eller tape kan være polyester, polyurethan eller PVC med klæbende bagside, valgt til slidstyrke, oliebestandighed og vandforsegling.

Varianter og konfigurationer

Pumpefladkabel kommer i mange konfigurationer for at matche driftsbehov:

• Power-only bånd: et par high gauge ledere til motorforsyning.
• Kombineret effekt og signal: blandede lederstørrelser til motoreffekt plus sensor- eller styreledninger.
• Afskærmede varianter: individuel eller samlet afskærmning for at reducere elektromagnetisk interferens for følsomme styreledninger.
• Vandtætte eller kappede typer: forseglede ydre lag til nedsænkning eller sprøjtudsatte omgivelser.
• High-flex kvaliteter: ekstra strengantal og fleksibel isolering til aktuatorer med lang rækkevidde og kontinuerlige bevægelsessystemer.

Almindelige anvendelser i pumpesystemer

Brug fladt kabel i dykpumper, pakkede pumpemoduler, doseringspumper, boostersæt og skridmonterede pumpestationer. Typiske anvendelser omfatter ledning af motorkraft i tætte indsugningskamre, overføring af koder eller sensorfeedback fra pumpehoveder og tilslutning af fjernbetjeningspaneler gennem smalle kabelkanaler. Hvor foldet eller lagdelt føring er påkrævet, passer fladt kabel ofte bedre end rundt kabel og kan reducere belastningen på stik.

Vigtige elektriske og mekaniske specifikationer at kontrollere

Når du vælger et fladt pumpekabel, skal du fokusere på parametre, der direkte påvirker pålideligheden i pumpemiljøet:

Sådan vælger du det rigtige fladkabel til din pumpe

Start med den elektriske belastning. Beregn motorstrøm og forventet spændingsfald over kabellængden. Vælg lederens tværsnitsareal for at opretholde et acceptabelt spændingsfald, mens der efterlades margen til startstrømme. Tilpas isoleringstemperaturklassificeringen til den højeste forventede miljøtemperatur plus en sikkerhedsmargin.

Overvej derefter mekanisk bevægelse. Hvis kablet bevæger sig ofte, skal du vælge en høj-flex konstruktion med fintrådede ledere og en elastomer isolering. For fast føring bag paneler kan økonomiske PVC-varianter være acceptable. Til våde eller nedsænkede placeringer skal du vælge forseglede jakker, der er klassificeret til beskyttelse mod vandindtrængning og kemikalieresistens.

Best practices for installation

Korrekt installation reducerer stresspunkter og forlænger kabellevetiden. Følg disse praktiske trin:

• Før kablet langs glatte overflader. Brug beskyttelsesrør eller bakker i områder, hvor der kan forekomme slid.
• Undgå skarpe bøjninger. Hold bøjningsradius over producentens minimum, typisk flere gange kabeltykkelsen.
• Fastgør kablet med jævne mellemrum ved hjælp af klemmer eller klæbepuder for at forhindre gnidninger og reducere dynamisk belastning.
• Separat strøm og signal kører, når det er muligt. Hvis du trækker sammen, skal du bruge et skærmet kabel eller jordede metalskillevægge for at begrænse interferens.
• Afslut med kompatible konnektorer, og brug trækaflastning for at forhindre, at lederen trækkes ud ved afslutningspunkterne.

Test og overholdelse

Tjek for relevante standarder og udfør test før idriftsættelse:

• Kontinuitets- og isolationsmodstandstest for at verificere lederens integritet efter installation.
• Verifikation af spændingsfald under belastning for at bekræfte kabelstørrelsen.
• Funktionstest af sensorer og styreledninger med motoren kørende for at bekræfte fravær af interferens.
• Hvis det er relevant, skal du kontrollere kablets klassificeringer i forhold til lokale elektriske regler og direktiver for farlige eller våde steder.

Vedligeholdelse og fejlfinding

Implementer en simpel inspektionsrutine for at fange tidlige tegn på slid:

• Visuel inspektion for snit, afskrabninger eller udsatte ledere.
• Kontroller afslutninger for korrosion og tæthed.
• Overvåg for intermitterende fejl, der opstår under bevægelse - disse indikerer ofte knækkede tråde inde i isoleringen.
• Udskift kabelsektioner, der viser gentagne skader, i stedet for at forsøge at reparere dem i områder med høj belastning.

Hvis du støder på motorudkoblinger, uregelmæssige sensoraflæsninger eller kommunikationstab, skal du isolere kablet og teste individuelle ledere for kontinuitet og intermitterende brud. Brug et oscilloskop eller datalogger til EMI-relaterede symptomer til at lokalisere koblingspunkter.

Omkostningsovervejelser og livscyklus-afvejninger

Prisen for fladkabel varierer med ledermåler, isoleringsmateriale, afskærmning og specielle kapper. High-flex og vandtætte varianter koster mere foran, men reducerer udskiftningsfrekvensen i krævende miljøer. Faktorinstallationsarbejde – fladkabel kan spare tid i begrænsede ruter, men kan kræve mere omhyggelige afslutninger. Balancer forudgående omkostninger mod forventede vedligeholdelsesintervaller og potentielle nedetidsomkostninger for din drift.

Tjekliste til køb af pumpefladkabel

• Bekræft ledermåler i forhold til motor og startstrøm.
• Bekræft isoleringstemperaturklassificering og kemikalieresistens.
• Vælg flex rating, der matcher forventede bevægelsescyklusser.
• Beslut dig for afskærmning, hvis følsomme kontrol- eller kommunikationslinjer er til stede.
• Vælg jakkemateriale til slid og vandeksponeringsniveau.
• Anmod om datablade og bøjecyklustestresultater fra leverandører.

Afslutningsvejledning

Når du vælger, installerer og vedligeholder pumpefladkabel med opmærksomhed på elektrisk belastning, mekanisk bevægelse og miljøeksponering, bliver kablet et pålideligt element i pumpesystemet i stedet for et tilbagevendende fejlpunkt. Brug tjeklisten ovenfor under indkøb, og hold klare registreringer af kabeldelnumre, installationsplaceringer og inspektionsdatoer for at forenkle fremtidig vedligeholdelse. Hvis du har brug for en specifikationsskabelon eller en bestilt sammenligningstabel for kandidatkabler, skal du angive belastning, forventet bevægelsesprofil og miljø, og en fokuseret specifikation kan hurtigt udarbejdes.
