Industriel gas- og oliebestandig kabling: En praktisk valgvejledning

Olie- og gasarbejde giver sjældent kabling et nemt liv. Et par kabel kan se simpelt ud, men i et raffinaderi, på et boregulv eller omkring en brændstofterminal skal det overleve kulbrintekontakt, varmecyklus, vibrationer, nedvaskning og nogle gange kontinuerlig bevægelse. Industrielle gas- og oliebestandige kabler er det praktiske svar, når almindeligt parsnoet kabel ville blive blødt, svulme op, revne eller miste signalkvaliteten for tidligt. Det nyttige spørgsmål er ikke blot "er det oliebestandigt?" men "hvilken olie, ved hvilken temperatur, hvor længe og under hvilke mekaniske forhold?"

Hvad industriel gas- og olieresistent parkabler egentlig er

Par kabler bruger to isolerede ledere snoet sammen for at bære et signal. På industrianlæg kan dette signal være RS-485, instrumentering, kontroldata, Ethernet eller en lav-niveau sensorforbindelse. Parkonstruktionen hjælper med at afvise common-mode støj, men den gør ikke i sig selv kablet egnet til olie- og gasservice. Modstanden kommer fra hele bygningen: lederstreng, isoleringsmateriale, fyldstoffer, tape, skjolde, indvendig kappe og ydre kappe.

Et kabel, der sælges til disse miljøer, bør behandles som en konstrueret samling snarere end en handelsvare. Jakken skal modstå de specifikke væsker, den vil møde. Isoleringen skal bevare sine elektriske egenskaber. Skjoldet skal forblive effektivt efter bøjning og afslutning. Og kablet skal passe til installationsmetoden, uanset om det er fastgjort i en bakke, trukket gennem rør eller bøjet i en bevægelig maskine.

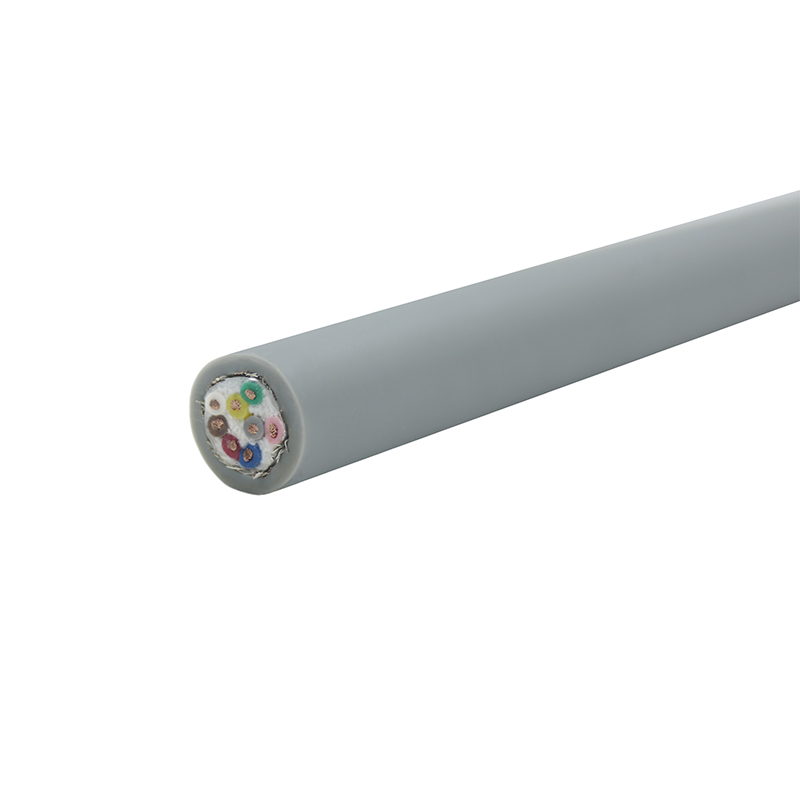

LIYCY-TP fleksibelt skærmet parsnoet datakabel Industriel skærmet parsnoet kabel beregnet til præcisionssignalforbindelser; relevant ved gennemgang af kappede samlinger til krævende miljøer. Se produkt →

Hvorfor olie- og gasmiljøer straffer almindeligt parkabel

Kulbrinter er ikke alle ens. Diesel, hydraulikolie, smøreolie, råolie, glykol, methanol, borevæsker og rengøringskemikalier kan angribe polymerer på forskellige måder. Nogle forårsager volumen svulme. Nogle ekstraherer blødgørere og efterlader en jakke hård og skør. Andre blødgør overfladen, reducerer slidstyrken eller ændrer dimensioner nok til at påvirke konnektorer og forskruninger. En jakke, der overlever en stænktest, kan mislykkes efter langvarig nedsænkning eller gentagen eksponering ved forhøjet temperatur.

Varme gør kemisk angreb hurtigere. Kulde gør nogle materialer stive og nemmere at knække. UV-eksponering forælder udendørsjakker. Saltvand og fugt driver korrosion ved skjolde, afløb og afslutninger. Mekanisk belastning tilføjer endnu et lag: vibration, højtryksrensning, slid på kabelbakken, snævre bøjningsradier og kontinuerlig bøjning. I farlige områder skal kablet også passe til installationsdesignet, herunder forskruninger, barrierer og tætningsarrangementer. Et kabel er ikke "eksplosionssikkert" i sig selv; det er en del af et kompatibelt system.

Jakke og isoleringsmaterialer, der gør forskellen

Polyurethan, eller PUR, er ofte et stærkt valg til fleksible industrielle parkabler, der er udsat for olie, slid og gentagne bevægelser. Det giver god oliemodstand og hård mekanisk opførsel, hvilket er grunden til, at det optræder i trækkæde, robotteknologi og vaskeapplikationer. Det er ikke universelt: eksponering for varmt vand og damp skal kontrolleres, og nogle formuleringer opfører sig anderledes end andre. Et PUR-beklædt skærmet parsnoet Ethernet-kabel kan for eksempel passe fornuftigt til olierede automationsområder, hvor både signalintegritet og kappesejhed betyder noget.

TPU-CAT6-STP PUR-beklædt kategori 6 skærmet kabel PUR-beklædt kategori 6 skærmet parsnoet kabel til Gigabit-links i slidstærke industrielle og udendørs omgivelser; relevant, når jakkens hårdhed betyder noget. Se produkt →

Nitrilgummi, polychloropren og andre gummiforbindelser er almindelige, hvor der er behov for oliebestandighed, varmebestandighed og udendørs holdbarhed. De har tendens til at være tungere og mindre fleksible end PUR, så de passer bedre til faste eller lejlighedsvise fleksible ruter end brug af højcyklus-trækkæde. Polyethylen modstår fugt og mange kemikalier godt, men er stivere og mindre tilgivende i bevægelser. PVC er økonomisk og flammehæmmende, men olieresistensen varierer meget efter formulering, så "PVC-jakke" alene fortæller dig meget lidt. FEP og PTFE optræder, hvor kemisk resistens eller høj temperatur retfærdiggør omkostningerne.

Valg af isolering betyder lige så meget. PE, PP, FEP og XLPE kan hver især tjene forskellige elektriske og termiske behov. For parkabler påvirker kapacitans, impedans og parubalance signalkvaliteten. En tyk oliebestandig jakke kan ikke kompensere for dårlig pargeometri.

Afskærmning, parring og signalintegritet

Olie- og gasanlæg er elektrisk støjende. Motorer, drev, svejseudstyr, radioer og strømfordeling kan alle sammenkoble støj i signalpar. Folieskjolde giver høj dækning og er gode til kompakte konstruktioner. Flettede skjolde modstår bedre bøjning og mekanisk skade. Mange industrielle parkabler kombinerer begge dele. Individuel parafskærmning kan reducere krydstale, mens et samlet skjold håndterer ekstern interferens.

Skjoldet virker kun, hvis det er afsluttet korrekt. En afløbsledning efterladt flydende, en skærm jordet på det forkerte sted eller et stik med dårlig 360-graders binding kan gøre et godt kabel til en kilde til periodiske fejl. I farlige områder skal skærm- og afløbsafslutninger også passe til jordings- og isolationsdesignet. Gå ikke ud fra, at mere afskærmning altid er bedre; vælg det skjold, der passer til støjproblemet, partypen og den tilgængelige plads.

En praktisk udvælgelsestjekliste

Udvælgelsen skal starte med eksponeringen, ikke katalogoverskriften. Tabellen nedenfor er en kompakt måde at sammenligne, hvad en leverandør hævder med, hvad applikationen faktisk har brug for.

Installations- og vedligeholdelsesdetaljer, der bestemmer levetiden

Selv et godt kabel kan fejle ved installationen. Respekter bøjningsradius. Undgå stramme kabelbindere, der knuser parrets geometri. Støt lange lodrette løb. Hold signalpar adskilt fra strømkabler, hvor det er praktisk, og følg afskærmnings- og jordingsdesignet. I områder med afvaskning skal du kontrollere, at kirtler og afslutninger er kompatible med jakkematerialet og ikke skaber stresskoncentrationer.

Hvis ruten bevæger sig, skal du bruge et kabel, der er designet og testet til den bevægelse. Et high-flex skærmet parsnoet trækkædekabel er for eksempel bygget til gentagne bøjninger i stedet for lejlighedsvis justering. Til faste bakkeløb kan en hårdere gummi- eller PUR-jakke stadig være det rigtige valg, men flex-levetiden behøver ikke at være den begrænsende faktor. Under vedligeholdelse skal du inspicere for hævelse af jakken, revner, fladning, skjoldkorrosion og løse afslutninger. Udskift kabel, der har ændret form eller hårdhed efter kemisk eksponering; den har allerede mistet en del af sin sikkerhedsmargin.

TRVVSP High-Flex skærmet parsnoet trækkædekabel Afskærmet parsnoet trækkædekabel til højhastighedssignal og kraftoverførsel i bevægelige ruter; undersøg, når gentagen bøjning er en del af installationen. Se produkt →

Kvalitetstjek og dokumentation at bede om

Bed om mere end et materialenavn. Nyttige beviser omfatter testbetingelser for olienedsænkning, træk- og forlængelsesresultater før og efter eksponering, volumen-svulmning, koldbøjningsydelse, flammeadfærd, skjoldkontinuitet, ledermodstand og spændingsmodstand. For datapar hjælper kapacitans- og impedansdata med at bekræfte, at kablet vil understøtte det tilsigtede signal. For bevægelige applikationer betyder flex testbetingelser mere end en generel "high flex" beskrivelse.

Batchsporbarhed, jakkemærkning og en klar erklæring om det testede temperaturområde er også praktiske indkøbspunkter. Hvis en leverandør ikke kan forklare, hvordan kablet blev testet, eller ikke kan matche kappen til den faktiske væskeliste, så bliv ved med at stille spørgsmål. Vores laboratorie- og testressourcer er den slags detaljer, der er værd at gennemgå, før en specifikation låses.

Tilpasning af kablet til applikationen

• Offshore platforme og boregulve: saltvand, olie, vibrationer, UV og installationsmetoder i farlige områder.
• Raffinaderier og petrokemiske anlæg: varme, kulbrinter, EMI og lange faste kørsler blandet med lokal bøjning.
• Tankfarme og brændstofterminaler: udendørs ældning, brændstofkontakt, dampforsegling og lange kabelruter.
• Rørledninger og kompressorstationer: brede temperaturudsving, vibrationer og instrumenteringssignalintegritet.
• Maskiner og automatisering i olieholdige anlæg: kølevæske, hydraulikolie, gentagen bøjning og slid.

Den samme kabelkvalitet bør ikke forventes at løse alle tilfælde. Et fast instrumentpar i et varmt raffinaderi og et bevægeligt parkabel på en olieagtig maskine kan begge kaldes "oliebestandigt", men de er forskellige designs. Godt udvalg adskiller disse pligter tidligt og matcher derefter jakke, skjold, parkonstruktion og godkendelse til ruten.

Samling af specifikationen

Industrielle gas- og oliebestandige kabler er en detalje med stor indflydelse på pålideligheden. Start med væskelisten og temperaturen, og arbejd derefter gennem elektrisk ydeevne, afskærmning, mekanisk bevægelse, krav til farlige områder og dokumentation. Hvor ruten er fast, prioriter kemisk og termisk modstand. Hvor den bevæger sig, tilføj fleksibel levetid og slidstyrke til den samme anmeldelse. Denne rækkefølge holder specifikationen ærlig og undgår at betale for en jakkefunktion, der ikke adresserer den reelle fejltilstand.

Hvis du indsnævrer et kabel til et specifikt raffinaderi, terminal, udskridning eller offshore-pakke, tale med vores team med væskeeksponering, rute og signaldetaljer. En kort, klar ansøgningsnotat sparer normalt mere tid end en lang liste af generiske "oliebestandige" påstande.
